ECG Holter Eclipse PRO - Guida al primo utilizzo

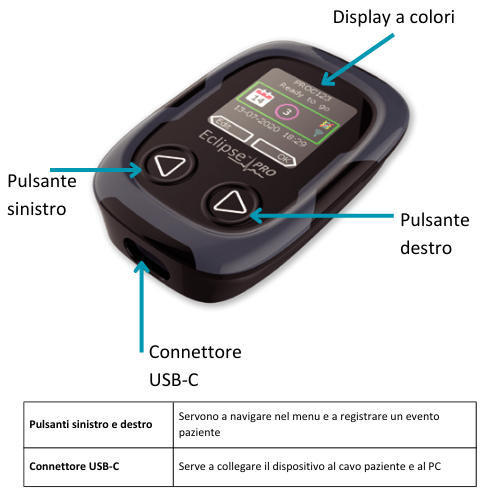

Legenda

Ricarica dispositivo

Per ricaricare il dispositivo, inserire un cavo USB-C nella parte inferiore del dispositivo e collegare l’estremità USB-A del cavo a un PC o a un caricabatterie USB adatto. Quando il dispositivo è collegato al PC per il caricamento dei dati,  si ricarica anche.

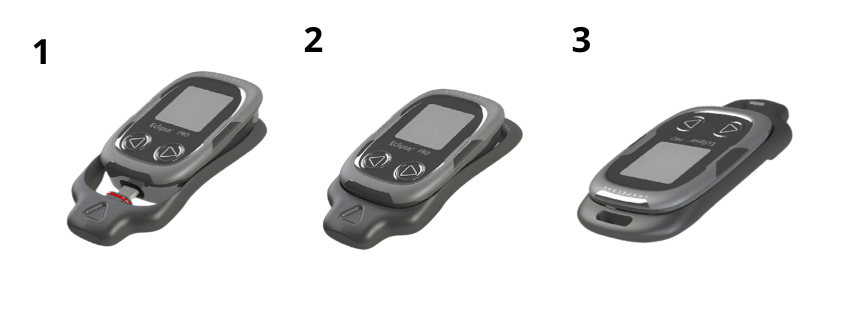

Collegamento cavo paziente al dispositivo

1. Mantenere il cavo del paziente con il simbolo del triangolo in alto e inserire dall’alto il registratore nel supporto.
2. Collegare il registratore al connettore USB-C sul cavo paziente.
3.  Agganciare il supporto di ritenuta del cavo paziente attorno al registratore.

Applicazione del dispositivo

Per avviare l’esame è necessario in prima istanza applicare gli elettrodi sul paziente secondo le seguenti indicazioni:

1. Pulire il punto di  di applicazione dell'elettrodo utilizzando un tampone imbevuto di alcool. È consigliato segnalare al paziente di evitare l’applicazione di creme, lozioni o altri prodotti sulla pelle nei punti di applicazione degli elettrodi.
2. Tagliere eventuale peluria presente (non radere per evitare eventuali irritazioni)
3. Strofinare la cute nel punto di applicazione con un tampone di cotone asciutto, fino al leggero arrossamento

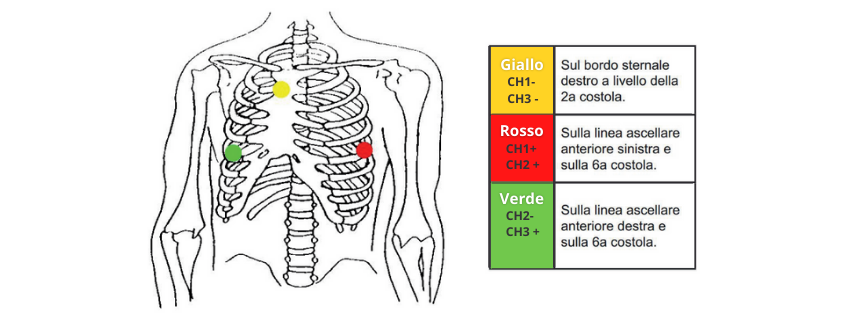

4. Posizionare gli elettrodi come in figura

Avvio della registrazione

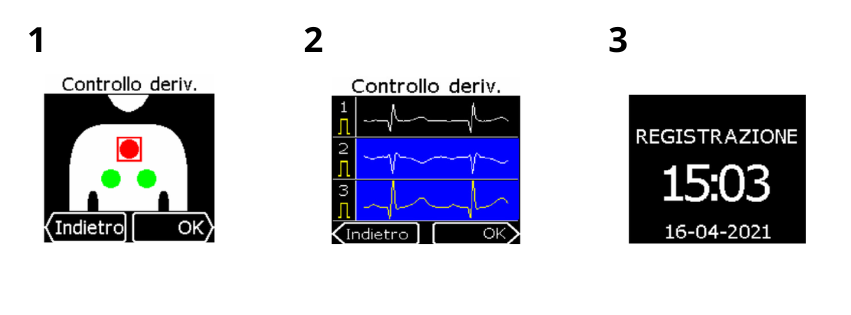

1. Collegando il cavo paziente, il dispositivo rileva in automatico il set di terminali applicato. Dare conferma per procedere con l’avvio della registrazione.
2. Dalla schermata “Controllo deriv.” verificare che sul display tutti gli elettrodi diventino verdi (questo indica che stanno facendo un buon contatto) e selezionare “OK”
3. Viene visualizzata la schermata iniziale che mostra l’ECG in tempo reale, premere “OK” per continuare
4. Quando compare l’orario sul display del dispositivo la registrazione è avviata

Caricamento ECG Holter sulla Piattaforma Cloud Aizoi

Predisposizione del PC per l'invio dell’esame

Questa operazione va effettuata una volta sola per postazione utilizzata.

1. Collegarsi al portale Aizoi all'indirizzo https://portal.aizoi.com
2. Effettuare l'accesso tramite nome utente e password
3. Cliccare sul pulsante “Aggiungi” in alto a destra della lista registrazioni in attesa e cliccare su “Carica ECG Holter”
4. Cliccare sul pulsante Download del popup che appare, selezionando la versione relativa al proprio sistema operativo (ad esempio: Windows)
5. Al termine del download, installare il plugin

Invio dell’esame per la refertazione

1. Collegarsi al portale Aizoi all'indirizzo https://portal.aizoi.com
2. Effettuare l'accesso tramite nome utente e password
3. Cliccare sul pulsante “Aggiungi” in alto a destra della lista registrazioni in attesa e cliccare su “Carica ECG Holter”
4. Collegare il dispositivo al computer con il cavo USB
5. Inserire i dati anagrafici del paziente e cliccare su Avanti
6. Compilare il questionario di anamnesi e cliccare su Avanti
7. Inserire eventi da segnalare al medico (facoltativo) nel diario del paziente e cliccare su Avanti
8. Cliccare su Lettura dati e attendere qualche minuto per la lettura della registrazione
9. Al termine della lettura dei dati dalla scheda appare un popup riassuntivo delle informazioni dell'esame premere Salva registrazione
10. Il caricamento della registrazione ha una durata di 4-5 minuti, si viene reindirizzati alla pagina di visualizzazione dell'esame
11. Attendere la tempistica selezionata per il referto
